TRİGER KASNAK METRİK HATVELİ T5 10

XL-037-ÇELİK

triger-kasnak-teknik-cizim

TRİGER KASNAK METRİK HATVELİ T5 10

Kategoriler: METRİK HATVELİ, TRİGER KASNAK, Zincir - Dişli - Kaplin Etiketler: 10m triger kasnak, 14m triger kasnak, 14m triger kasnak ölçüleri, 3m triger kasnak, 3m triger kasnak ölçüleri, 3m triger kayış, 5m triger kasnak, 5m triger kasnak ölçüleri, 8m triger dişli, 8m triger kasnak, 8m triger kasnak cad, 8m triger kasnak ölçüleri, alüminyum triger kasnak, at10 triger kasnak, at10 triger kasnak ölçüleri, at20 triger kasnak, at5 triger kasnak, at5 triger kasnak ölçüleri, burçlu triger kasnak ölçüleri, c3 triger kayışı fiyatı, c5 triger kayışı fiyatı, cnc triger kayışı, h serisi triger kayış, h triger kayış ölçüleri, hassel triger kasnak, htd triger kasnak, l triger kayış ölçüleri, mxl triger kasnak, plastik triger kasnak, solidworks triger kasnak çizimi, standart triger kasnak ölçüleri, t10 triger kasnak 3d model, t10 triger kasnak cad, t10 triger kasnak ölçüleri, t20 triger kasnak, t5 triger kasnak, t5 triger kasnak cad, t5 triger kasnak ölçüleri, tofas triger kasnak, tos triger kasnak, triger dişli 3d, triger dişli atlarsa, triger dişli cad, triger dişli cad data, triger dişli cap hesabı, triger dişli çeşitleri, triger dişli çizimi, triger dişli fiyatları, triger dişli formülü, triger dişli imalatı, triger dişli izmir, triger dişli kasnak, triger dişli kasnak ölçüleri, triger dişli kullanım alanları, triger dişli nedir, triger dişli ölçüleri, triger dişli pdf, triger dişli seçimi, triger dişli standartları, triger dişli tipleri, triger dişli tosyalı, triger kasnağı, tri̇ger kasnak, triger kasnak 5m, triger kasnak 8m, triger kasnak ankara, triger kasnak bayrampaşa, triger kasnak burçlu, triger kasnak bursa, triger kasnak cad, triger kasnak cad data, triger kasnak çeşitleri, triger kasnak çizimi, triger kasnak fiyatları, triger kasnak hesabı, triger kasnak hesaplama, triger kasnak ikitelli, triger kasnak imalatçıları, triger kasnak imalatı, triger kasnak imalatı konya, triger kasnak indir, triger kasnak izmir, triger kasnak katalog, triger kasnak kayış, triger kasnak malzemesi, triger kasnak nedir, triger kasnak ölçüleri, triger kasnak ölçüleri pdf, triger kasnak ölçüsü, triger kasnak seçimi, triger kasnak sesi, triger kasnak standartları, triger kasnak tipleri, triger kasnak ve kayış, triger kasnak yavuzlar, triger kasnaklar, triger kasnakları, triger kayış kasnak fiyatları, triger kayış kasnak hesabı, triger kayış kasnak ölçüleri, triger kayış kasnak seçimi, uğur kasnak sigorta, uğur kasnak sigortaekspertiz h iz.ltd şti, v kayışı kasnağı, zincir kasnağı, zincir kasnak, zincir triger kayışı

Açıklama

Açıklama

ÖLÇÜ

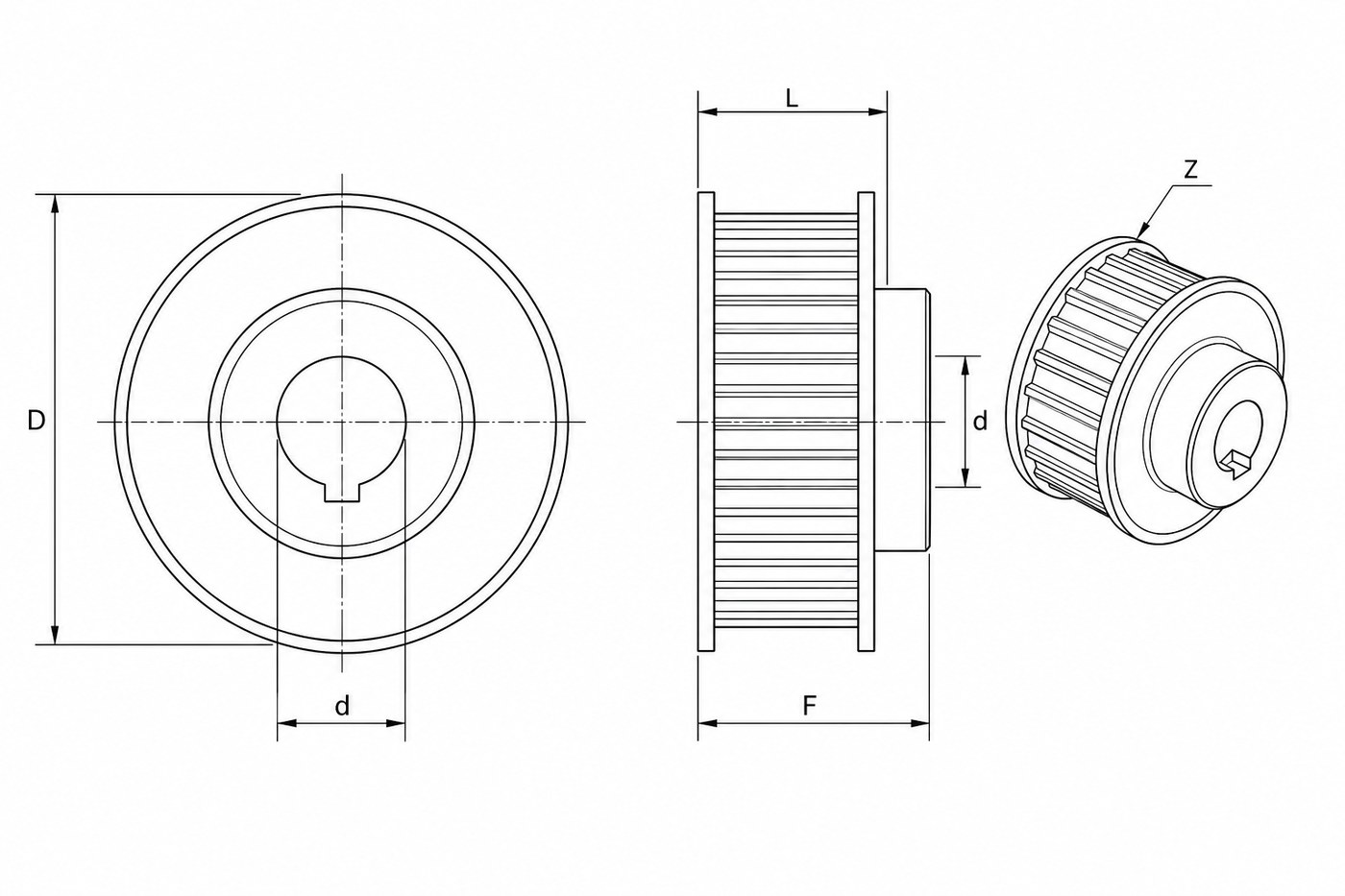

TEKNİK ÇİZİM

ÖLÇÜ

Ürün Kodu	Ürün Açıklaması	Tip	Flanş Kodu	Diş Sayısı	Ölçüler (mm)								İndirilebilir
				Z	Dp	De	Df	Dm	Di	F	L	d	Dosyalar
10T510AL	TRİGER KASNAK ALUMİNYUM 10 T5 10	6F	FL003	10	15,92	15,05	19,5	8		15	21	4
12T510AL	TRİGER KASNAK ALUMİNYUM 12 T5 10	6F	FL001	12	19,10	18,25	23,0	11		15	21	4
14T510AL	TRİGER KASNAK ALUMİNYUM 14 T5 10	6F	FL002	14	22,29	21,45	25,0	13		15	21	4
15T510AL	TRİGER KASNAK ALUMİNYUM 15 T5 10	6F	FL004	15	23,88	23,05	28,0	16		15	21	6
16T510AL	TRİGER KASNAK ALUMİNYUM 16 T5 10	6F	FL005	16	25,47	24,60	32,0	18		15	21	6
18T510AL	TRİGER KASNAK ALUMİNYUM 18 T5 10	6F	FL006	18	28,65	27,80	32,0	20		15	21	6
19T510AL	TRİGER KASNAK ALUMİNYUM 19 T5 10	6F	FL008	19	30,25	29,40	36,0	20		15	21	6
20T510AL	TRİGER KASNAK ALUMİNYUM 20 T5 10	6F	FL008	20	31,83	31,00	36,0	22		15	21	6
22T510AL	TRİGER KASNAK ALUMİNYUM 22 T5 10	6F	FL009	22	35,02	34,15	38,0	23		15	21	6
24T510AL	TRİGER KASNAK ALUMİNYUM 24 T5 10	6F	FL013	24	38,21	37,40	42,0	24		15	21	6
25T510AL	TRİGER KASNAK ALUMİNYUM 25 T5 10	6F	FL012	25	39,80	38,95	44,0	26		15	21	6
26T510AL	TRİGER KASNAK ALUMİNYUM 26 T5 10	6F	FL012	26	41,39	40,60	44,0	26		15	21	6
27T510AL	TRİGER KASNAK ALUMİNYUM 27 T5 10	6F	FL011	27	42,98	42,20	48,0	30		15	21	8
28T510AL	TRİGER KASNAK ALUMİNYUM 28 T5 10	6F	FL011	28	44,58	43,75	48,0	32		15	21	8
30T510AL	TRİGER KASNAK ALUMİNYUM 30 T5 10	6F	FL016	30	47,76	46,95	51,0	34		15	21	8
32T510AL	TRİGER KASNAK ALUMİNYUM 32 T5 10	6F	FL018	32	50,94	50,10	54,0	38		15	21	8
36T510AL	TRİGER KASNAK ALUMİNYUM 36 T5 10	6F	FL023	36	57,31	56,45	64,0	38		15	21	8
38T510AL	TRİGER KASNAK ALUMİNYUM 38 T5 10	6F		38	60,48	59,48		38		15	21	8
40T510AL	TRİGER KASNAK ALUMİNYUM 40 T5 10	6F	FL024	40	63,66	62,85	66,5	40		15	21	8
42T510AL	TRİGER KASNAK ALUMİNYUM 42 T5 10	6F	FL026	42	66,86	66,00	70,0	40		15	21	8
44T510AL	TRİGER KASNAK ALUMİNYUM 44 T5 10	6	–	44	70,05	69,20	–	45		15	21	8
48T510AL	TRİGER KASNAK ALUMİNYUM 48 T5 10	6	–	48	76,42	75,55	–	50		15	21	8
56T510AL	TRİGER KASNAK ALUMİNYUM 56 T5 10	6		56	89,127	88,127	–	55		15	21	8
60T510AL	TRİGER KASNAK ALUMİNYUM 60 T5 10	6	–	60	95,52	94,65	–	65		15	21	8

TEKNİK ÇİZİM
