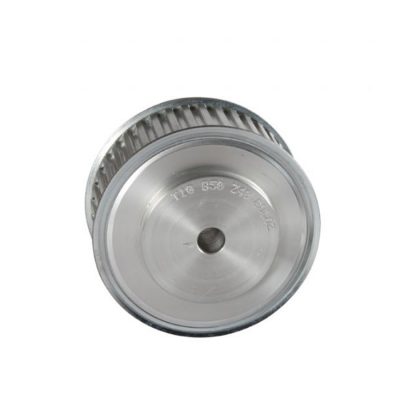

5M * 15 TRİGER KASNAK – METRİK HATVELİ HTD

Trigger kasnaklar, dişli kayışlarla çalışan mekanik sistemlerde kullanılan bir tür kasnak türüdür. Bu kasnaklar, kayışın dişlerine uygun dişlere sahiptir ve kayışın dişlerine doğrudan temas ederek kayışın hareketini kontrol ederler.

Metrkik hatveli HTD ise dişli kayışları için bir profil türüdür. Bu profil, daha yüksek güç aktarımı ve daha iyi dişli kaynaşması sağlayarak daha yüksek tork kapasitesi sunar. HTD kayışları, yüksek hızlı uygulamalarda bile düşük gürültü seviyeleriyle çalışabilirler.

Birleştirildiğinde, trigger kasnaklar ve metrik hatveli HTD kayışları, güvenilir ve etkili bir güç aktarımı sistemi oluştururlar. Bu sistemler, endüstriyel makinelerde, otomotiv uygulamalarında, tarım makinelerinde, ev aletlerinde ve daha pek çok alanda kullanılırlar.

Açıklama

Ürün Kodu	Ürün Açıklaması	Tip	Flanş Kodu	Diş Sayısı	Ölçüler (mm)								İndirilebilir
				Z	Dp	De	Df	Dm	Di	F	L	d	Dosyalar
TK 125M15AL	TRİGER KASNAK ALUMİNYUM 12 5M 15	6F	FL014	12	19,10	17,96	23,0	12,0	–	20,5	26,0	4
TK 145M15AL	TRİGER KASNAK ALUMİNYUM 14 5M 15	6F	FL002	14	22,28	21,14	25,0	13,0	–	20,5	26,0	6
TK 155M15AL	TRİGER KASNAK ALUMİNYUM 15 5M 15	6F	FL004	15	23,87	22,73	28,0	16,0	–	20,5	26,0	6
TK 165M15AL	TRİGER KASNAK ALUMİNYUM 16 5M 15	6F	FL004	16	25,46	24,32	28,0	16,5	–	20,5	26,0	6
TK 185M15AL	TRİGER KASNAK ALUMİNYUM 18 5M 15	6F	FL006	18	28,65	27,51	32,0	20,0	–	20,5	26,0	6
TK 205M15AL	TRİGER KASNAK ALUMİNYUM 20 5M 15	6F	FL008	20	31,83	30,69	36,0	23,0	–	20,5	26,0	6
TK 215M15AL	TRİGER KASNAK ALUMİNYUM 21 5M 15	6F	FL009	21	33,42	32,28	38,0	24,0	–	20,5	26,0	6
TK 225M15AL	TRİGER KASNAK ALUMİNYUM 22 5M 15	6F	FL015	22	35,01	33,87	39,0	25,5	–	20,5	26,0	6
TK 245M15AL	TRİGER KASNAK ALUMİNYUM 24 5M 15	6F	FL013	24	38,20	37,06	42,0	27,0	–	20,5	28,0	6
TK 265M15AL	TRİGER KASNAK ALUMİNYUM 26 5M 15	6F	FL012	26	41,38	40,24	44,0	30,0	–	20,5	28,0	6
TK 285M15AL	TRİGER KASNAK ALUMİNYUM 28 5M 15	6F	FL011	28	44,56	43,42	48,0	30,5	–	20,5	28,0	6
TK 305M15AL	TRİGER KASNAK ALUMİNYUM 30 5M 15	6F	FL016	30	47,75	46,60	51,0	35,0	–	20,5	28,0	6
TK 325M15AL	TRİGER KASNAK ALUMİNYUM 32 5M 15	6F	FL018	32	50,93	49,79	54,0	38,0	–	20,5	28,0	8
TK 345M15AL	TRİGER KASNAK ALUMİNYUM 34 5M 15	6F		34	54,11	52,97	57	38,0		20,5	28,0	8
TK 365M15AL	TRİGER KASNAK ALUMİNYUM 36 5M 15	6F	FL021	36	57,30	56,16	60,0	38,0	–	20,5	28,0	8
TK 385M15AL	TRİGER KASNAK ALUMİNYUM 38 5M 15	6F		38	60,48	59,34	66	38,0		20,5	28,0	8
TK 405M15AL	TRİGER KASNAK ALUMİNYUM 40 5M 15	6F	FL025	40	63,66	62,52	71,0	38,0	–	20,5	28,0	8
TK 425M15AL	TRİGER KASNAK ALUMİNYUM 42 5M 15	6W		42	66,84	65,7	–	38,0		20,5	28	8
TK 445M15AL	TRİGER KASNAK ALUMİNYUM 44 5M 15	6W	–	44	70,03	68,89	–	38,0	54	20,5	30,0	8
TK 465M15AL	TRİGER KASNAK ALUMİNYUM 46 5M 15	6W		46	73,21	72,07	–	38,0		20,5	30,0	8
TK 485M15AL	TRİGER KASNAK ALUMİNYUM 48 5M 15	6W	–	48	76,39	75,25	–	45,0	61	20,5	30,0	8
TK 525M15AL	TRİGER KASNAK ALUMİNYUM 52 5M 15	6W		52	82,76	81,62	–	45,0		20,5	30,0	8
TK 565M15AL	TRİGER KASNAK ALUMİNYUM 56 5M 15	6W		56	89,12	87,99	–	45,0		20,5	30,0	8
TK 605M15AL	TRİGER KASNAK ALUMİNYUM 60 5M 15	6W	–	60	95,46	94,35	–	45,0	80	20,5	30,0	8
TK 725M15AL	TRİGER KASNAK ALUMİNYUM 72 5M 15	6W	–	72	114,59	113,45	–	45,0	100	20,5	30,0	8
